CHAPAS METALICAS

CHAPAS PERFORADAS

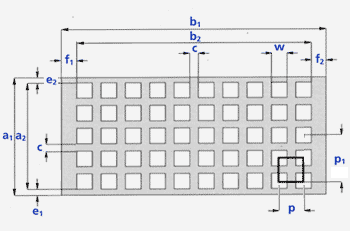

CUADRADAS

a1 Ancho total de la chapa a2 Zona perforada b1 Largo de la chapa b2 Zona perforada c Nervio (material sin perforar) f1 / f2 Bordes puntas sin perforar e1 / e2 Bordes lados sin perforar p Paso p1 Valor A w Perforación cuadrada

DIAGONAL 90º

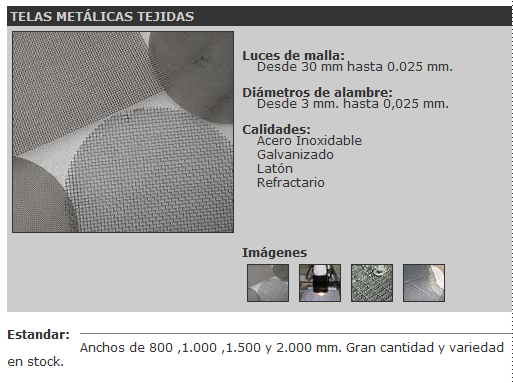

DIAGONAL 45º   TRABADA REDONDA a1 Ancho total de la chapa a2 Zona perforada b1 Largo de la chapa b2 Zona perforada c Nervio (material sin perforar) f1 / f2 Bordes puntas sin perforar e1 / e2 Bordes lados sin perforar w Diámetro de perforación p Paso p1 Valor A  REDONDO 45º  REDONDO 60º REDONDO 90º a1 Ancho total de la chapa a2 Zona perforada b1 Largo de la chapa b2 Zona perforada c1 Entre tajos sin perforar c2 Entre puntas sin perforar f1 / f2 Bordes puntas sin perforar e1 / e2 Bordes lados sin perforar p1 Paso p2 Valor A w Ancho del tajo I Largo del tajo TELAS METÁLICAS Las telas metálicas se fabrican en rollos, dependiendo el largo de las cantidades requeridas; en paños (planos o curvados, con o sin ganchos tensores) y en trozos de formas especiales, de acuerdo a planos, plantillas o muestras. Pueden ser tejidas en una gran variedad de metales y aleaciones según las diferentes necesidades. Para formular pedidos o solicitar presupuestos, tenga en cuenta las siguientes especificaciones: Cantidad de paños.  Malla (o espacio): cuando la abertura es rectangular se debe indicar si van paralelas al largo o al ancho del paño. Diametro del alambre. Clase de Material: Acero inoxidable, Acero Dimensiones de los Paños: ancho total,incluyendo los bordes externos del doblez (se debe indicar largo y ancho del mismo y tipo de enchapado en caso de ser requerido); largo (si dos o más paños van en un mismo piso, deben preverse las solapas necesarias). Tipo de borde: ángulo y largo del mismo.  A Ancho. L Largo. E Espacio. D Diámetro del alambre. A Área abierta pequeña.  Tamizado lento, larga dureción. B Área abierta mediana. Tamizado más rápido, duración más corta. C Área abierta mayor. Tamizado rápido, corta duración. TELAS Es una formación plana de alambres que, cruzados perpendicularmente, dejan entre sí, aberturas cuadradas o rectangulares. Los alambres pueden ser de sección redonda; media caña; chata; cuadrada; o trapezoidal.  Telas de espacio En una tela metálica la luz libre entre dos alambres contiguos, técnicamente se denomina “espacio” (ejemplo 1) y su tamaño no varía por el diámetro mayor o menor del alambre. Estas “telas de espacio” se especifican en milímetros o en fracciones de pulgada, sus aberturas varían desde 1/8” (3,16 mm) hasta 4” (101,60 mm). Los Alambres “Urdimbres”, son los que corren paralelos al largo de la tela (longitudinales). “Tramas”, los que pasan a lo ancho (transversales) y cruzan alternadamente por encima y por debajo de los urdimbres. El diámetro correcto del alambre debe medirse preferentemente con micrómetro. Sugerencias Es aconsejable medir las aberturas en ambos sentidos, así como calibrar los alambres de urdimbre y trama, ya que en algunos casos pueden tener distinto diámetro. Recomendamos acompañar una muestra, así como mencionar el uso a que se destinará la tela y los requisitos que la misma debe cumplir, estableciendo para ello una relación balanceada entre la abertura y el diámetro del alambre, o sea el área pasante y la vida útil de la tela. La mayor duración efectiva significa más trabajo continuo, menos paralizaciones, una reducción efectiva de costos y aumento de la producción y las ganancias. OTROS TIPOS DE CHAPAS
